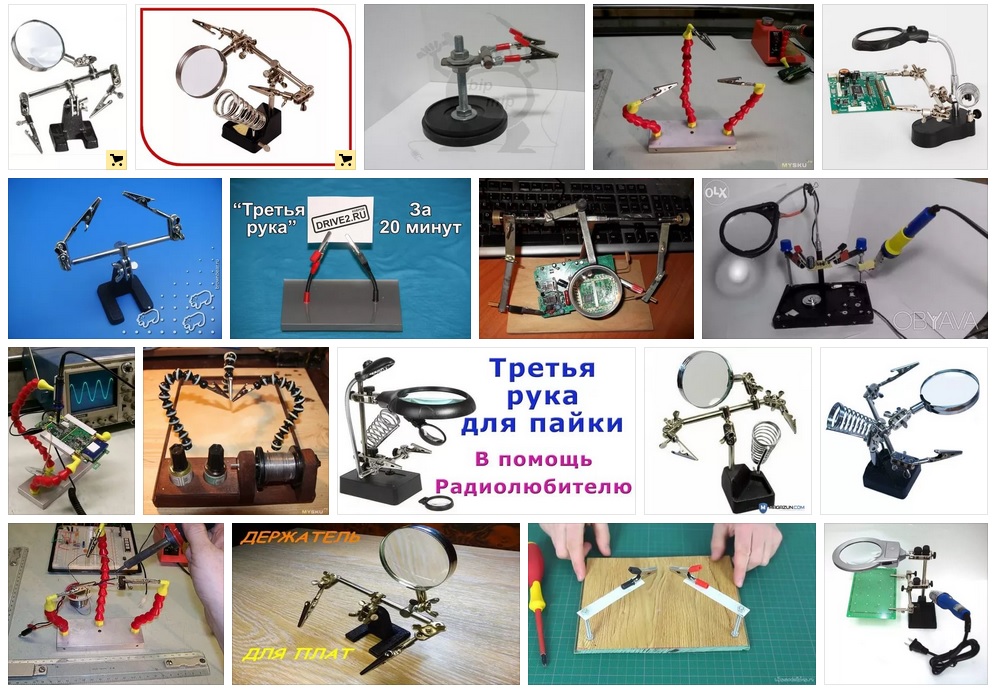

Паять "на весу" достаточно проблематичное занятие, поэтому я задумался над приобретением столика для пайки. В магазинах очень много вариантов штативов для пайки, которые обычно называют "третья рука", но их цена совершенно не соответствует их качеству изготовления и удобству использования. Поэтому я решил изготовить столик для пайки самостоятельно.
Необходимые материалы:
- Два зажима-крокодила;
- Гибкая трубка от светильника;
- Ламинат;
- Суперклей (цианоакрилат);
- Сода;
- Термоусадочная трубка;
- Армированный скотч.
Необходимые инструменты:
- Ножовка;
- Шуруповерт/дрель;
- Набор сверл;
- Плоскогубцы;
- Нож;
- Зажигалка.

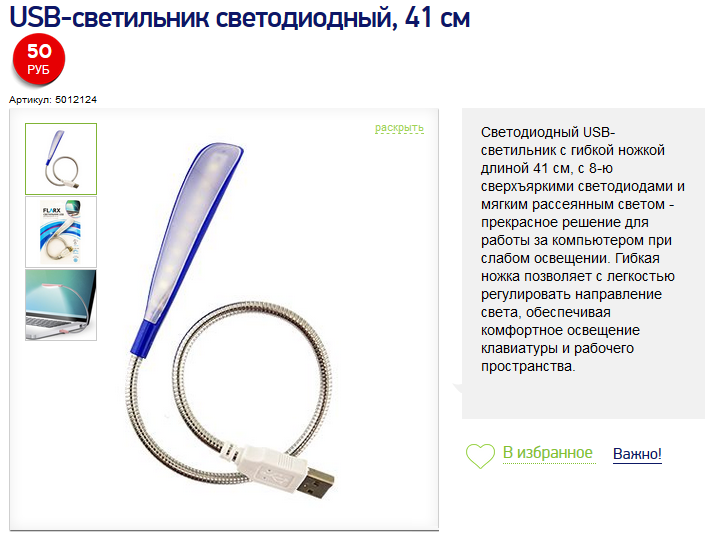

Для держателей платы хорошо подходит гибкая трубка, которая держит форму, которую можно взять от USB-светильника (продается в сети магазинов FixPrice).
1. Необходимо отрезать от трубки плафон и разъем USB, вынуть из трубки провода, а саму трубку разрезать на 2 части по 10 сантиметров.
2. Надо надеть зажимы-крокодилы на трубки и обжать их, чтобы они крепко держались.
3. Для более надежного крепления зажимов нужно капнуть суперклей на места крепления зажимов к трубкам, после чего посыпать клей содой. (От действия соды клей моментально кристаллизуется).
4. Надеть на места крепления зажимов термоусадочные трубки и усадить их с помощью зажигалки.
Столешницу можно изготовить из куска фанеры или ламината. Она должна быть достаточно тяжелая и устойчивая, чтобы не опрокидываться под весом плат. Размер столешницы можно выбрать по своему усмотрению.
1. Отрезать два куска ламината нужного размера и подогнать куски друг другу, сложив их стопкой.
2. Капнуть несколько капель клея ближе к краям на внутреннюю поверхность одной и досок и сложить дощечки вместе.
3. Сделать фаску из армированного скотча по периметру столешницы.
4. Разметить столешницу для установки держателей: два отверстия на расстоянии 70 мм друг от друга должны располагаться на одной линии, параллельной краю столешницы, на расстоянии 50 мм от её края.
5. Просверлить два несквозных отверстия (диаметр сверла надо подобрать так, чтобы трубки держателей входили в столешницу с небольшим усилием).
Когда держатели и столешница готовы, можно собрать столик.

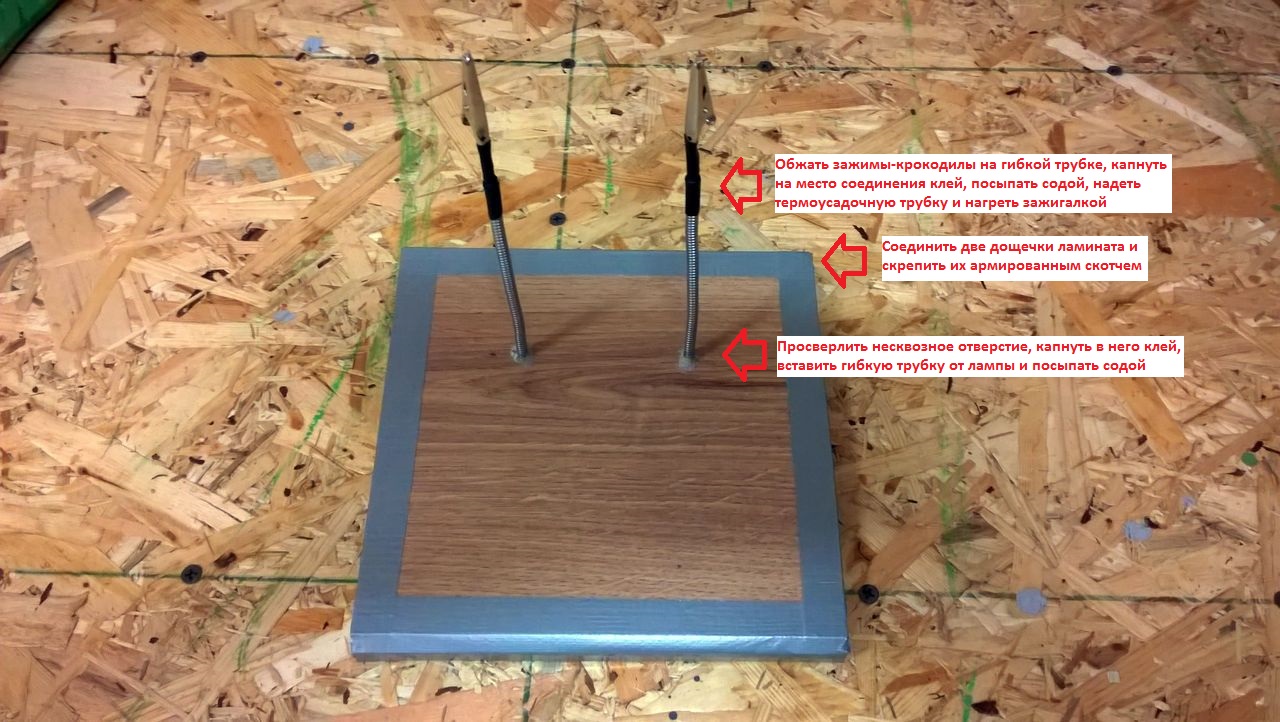

1. Капнуть клей в отверстия и вставить держатели так, чтобы зажимы выли направлены так, как показано на фотографии.
2. Аккуратно убрать излишки клея, которые выдавились держателями.
3. Посыпать основание держателей содой - клей мгновенно кристаллизуется.

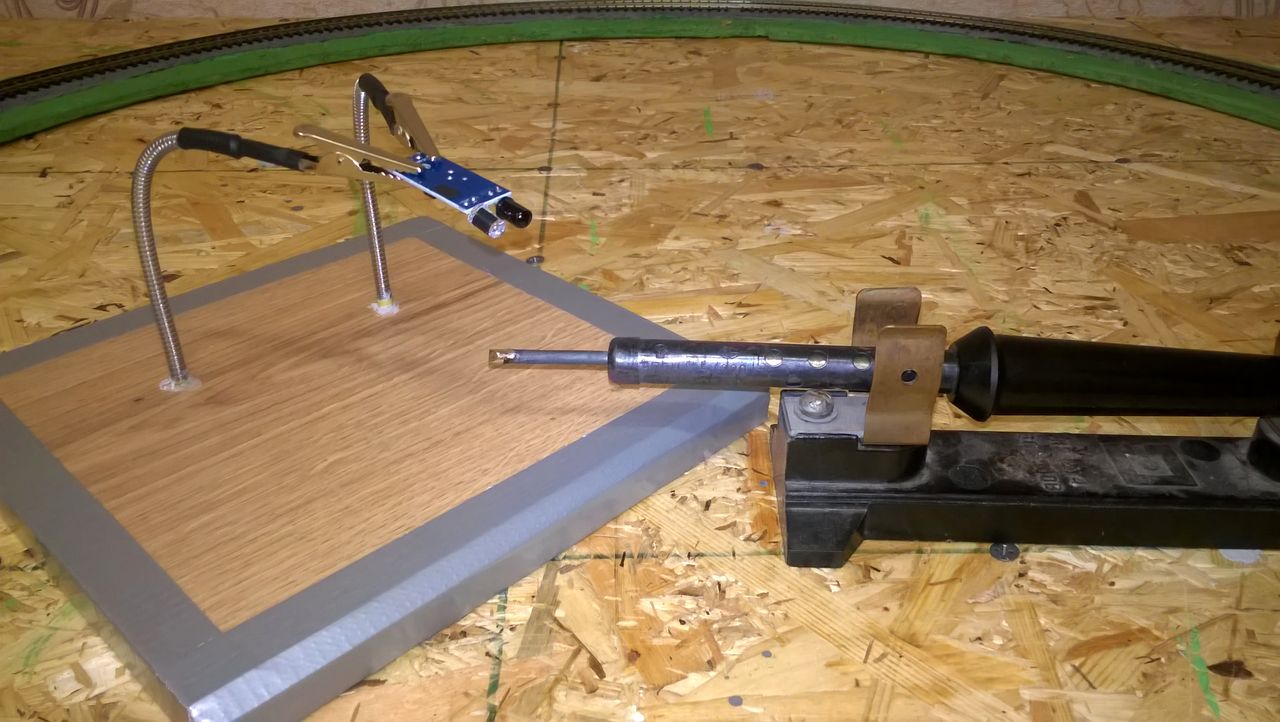

Столик типа "третья рука" или "штатив для пайки" готов к использованию.
Столик можно усовершенствовать, установив подсветку на гибкой трубке между или сбоку от держателей деталей, а так же прикрепив кусок силиконового коврика, чтобы можно было класть паяльник прямо на столик.
